DMC KALIP

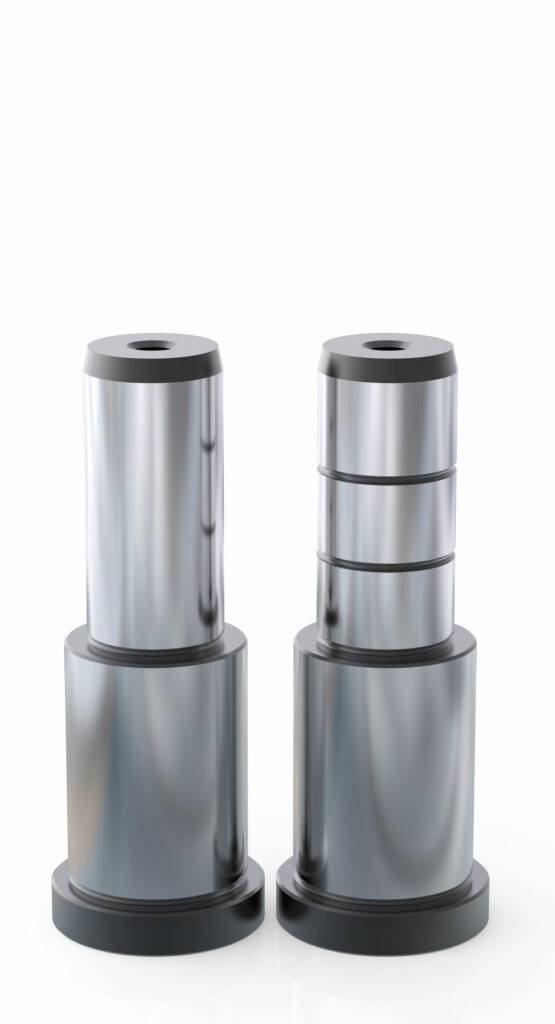

DK04 A/B
Plastik Kalıpları Merkezleme Elemanları
| Malzeme | 16MnCr5 (1.7131 ) |
| Isıl İşlem | Sementasyon |
| Sertlik | |
| Yüzey | 60-62Hrc |
| Sertlik Derinlik | 1 -3 mm |
| Çekirdek | 32-34 Hrc |
| Örnek Sipariş | ŞKK Ø30x96x106 (d1xL1xL2 FORM A) |
| Sipariş Kodu | 30.DK04A.096.106 |
| d1 | d2 | d3 | a | L1 | L2 | ||||||||||
| 26 | 36 | 46 | 56 | 66 | 76 | 86 | 96 | 106 | 116 | 126 | |||||
| 12 | 16 | 19 | 4 | 26 | • | • | • | • | |||||||
| 36 | • | • | • | • | |||||||||||
| 46 | • | • | • | • | • | ||||||||||
| 14 | 20 | 25 | 6 | 26 | • | • | • | • | • | • | |||||
| 36 | • | • | • | • | • | • | |||||||||
| 46 | • | • | • | • | • | • | |||||||||
| 56 | • | • | • | • | • | • | |||||||||
| 16 | 24 | 28 | 6 | 26 | • | • | • | • | • | • | |||||
| 36 | • | • | • | • | • | • | • | ||||||||
| 46 | • | • | • | • | • | • | • | • | |||||||
| 56 | • | • | • | • | • | • | • | • | |||||||
| 66 | • | • | • | • | • | • | • | • | • | ||||||
| 76 | • | • | • | • | • | • | • | • | |||||||
| 86 | • | • | • | • | • | • | • | • | |||||||
| 18 | 26 | 31 | 6 | 26 | • | • | • | • | • | • | |||||
| 36 | • | • | • | • | • | • | • | ||||||||
| 46 | • | • | • | • | • | • | • | • | |||||||
| 56 | • | • | • | • | • | • | • | • | |||||||
| 66 | • | • | • | • | • | • | |||||||||
| 76 | • | • | • | • | • | • | |||||||||
| 86 | • | • | • | • | • | • | |||||||||
