DMC KALIP
DB05

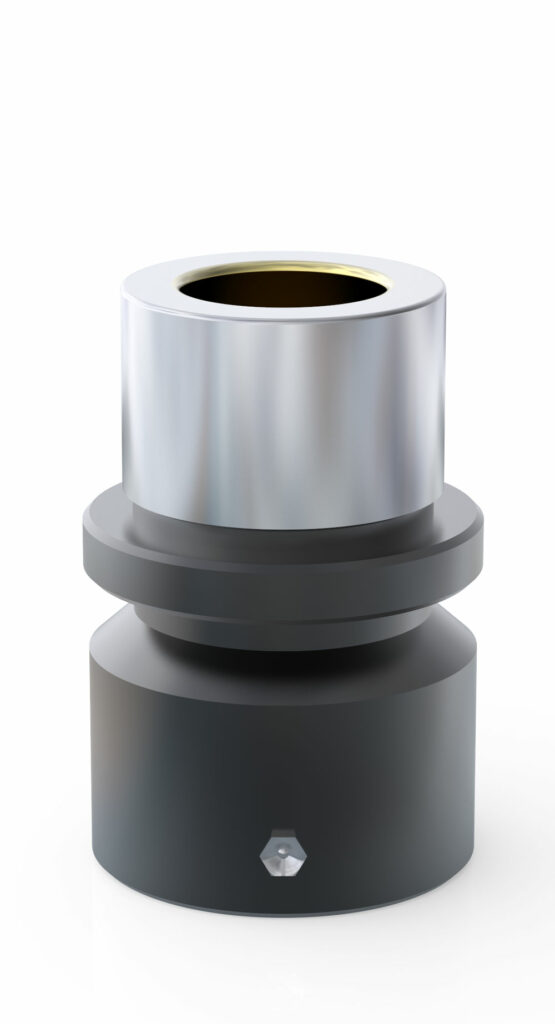

Saç Kalıpları Merkezleme Elemanları
| Malzeme | 16 mNcR5 (1.7131) SAE 430 B (HB ≥ 180) |
| Isıl İşlem | Sementasyon |
| Sertlik | |
| Yüzey | 58-60 Hrc |
| Sertlik Derinlik | 1,6-3 mm |
| Çekirdek | 30-34 Hrc |
| Bağlantı | Bağlama pabucu ile |
| Örnek Sipariş | UBGØ40×47 (d1xL1) |
| Sipariş Kodu | 40.DB05.047 |
| d1 | Ø20 | Ø25 | Ø30 | Ø40 | Ø50 | Ø63 | Ø80 |
| d2 | 32 | 40 | 48 | 58 | 70 | 85 | 105 |
| d3 | 40 | 48 | 55 | 65 | 80 | 95 | 118 |
| d4 | 32 | 40 | 48 | 58 | 70 | 85 | 105 |
| d5 | 39 | 46 | 53 | 63 | 77 | 92 | 115 |
| d6 | 62 | 70 | 78 | 88 | 100 | 115 | 139 |
| d7 | 73 | 85 | 93 | 103 | 123 | 133 | 157 |
| Bağlama Pabucu | BPM.06 | BPM.06 | BPM.06 | BPM.06 | BPM.08 | BPM.08 | BPM.08 |
| Screw Clamps | |||||||
| L | 59 | 79 | 93 | 108 | 127 | 150 | 150 |
| L1 | |||||||
| 23 | . | . | |||||
| 30 | . | ||||||
| 33 | . | . | |||||
| 37 | . | ||||||
| 40 | . | ||||||
| 47 | . | . | |||||
| 57 | . | ||||||
| 60 | . | . |
