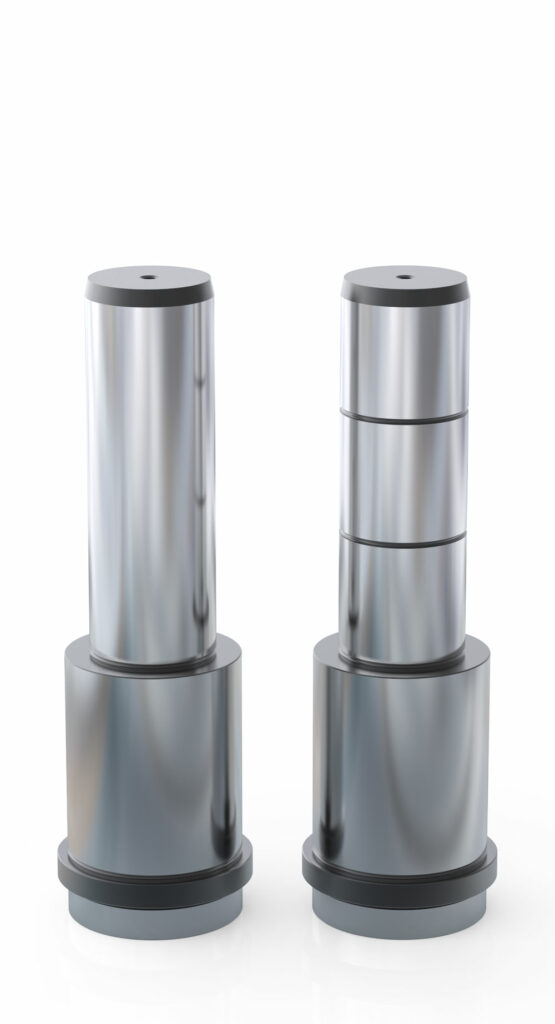

DK06 A/B
Plastik Kalıpları Merkezleme Elemanları
| Material | 16MnCr5 (1.7131) |
| Isıl İşlem | Carburizing |
| Hardness | |
| Yüzey | 60-62 Hrc |
| Hardness Depth | 1 -3 mm |
| Çekirdek | 32-34 Hrc |
| Örnek Sipariş | KŞKK Ø30x96x115 (FORM A) |
| Sipariş Kodu | 30.DK06A.096.115 |
| d1 | d2 | d3 | A | B | L1 | L2 | |||||||||||||||||||
| 30 | 35 | 45 | 50 | 55 | 65 | 70 | 75 | 85 | 90 | 95 | 105 | 110 | 115 | 125 | 135 | 145 | 150 | 155 | 165 | ||||||
| 14 15 | 20 | 25 | 6 | 9 | 17 | • | • | • | • | ||||||||||||||||
| 22 | • | • | • | • | • | • | • | ||||||||||||||||||
| 27 | • | • | • | • | • | • | • | • | |||||||||||||||||
| 36 | • | • | • | • | • | • | • | • | |||||||||||||||||
| 46 | • | • | • | • | • | • | • | ||||||||||||||||||
| 56 | • | • | • | • | • | ||||||||||||||||||||
| 66 | • | • | • | • | • | • | |||||||||||||||||||
| 76 | • | • | • | • | • | ||||||||||||||||||||
| 86 | • | • | • | ||||||||||||||||||||||
| 96 | • | • | • | ||||||||||||||||||||||
| 116 | • | ||||||||||||||||||||||||
| d1 | d2 | d3 | A | B | L1 | L2 | |||||||||||||||||
| 35 | 45 | 55 | 65 | 75 | 85 | 95 | 105 | 115 | 120 | 125 | 135 | 145 | 155 | 165 | 225 | 245 | 255 | ||||||
| 18 20 | 26 | 31 | 6 | 9 | 17 | • | • | • | • | ||||||||||||||
| 22 | • | • | • | • | • | • | |||||||||||||||||
| 27 | • | • | • | • | • | • | • | • | • | ||||||||||||||
| 36 | • | • | • | • | • | • | • | • | • | ||||||||||||||
| 46 | • | • | • | • | • | • | • | • | |||||||||||||||
| 56 | • | • | • | • | • | • | • | ||||||||||||||||
| 66 | • | • | • | • | • | • | • | ||||||||||||||||
| 76 | • | • | • | • | • | • | |||||||||||||||||
| 86 | • | • | • | • | • | ||||||||||||||||||
| 96 | • | • | • | ||||||||||||||||||||
| 116 | • | • | |||||||||||||||||||||
| 136 | • | ||||||||||||||||||||||
| d1 | d2 | d3 | A | В | L1 | L2 | |||||||||||||||||
| 35 | 45 | 55 | 65 | 75 | 85 | 95 | 105 | 115 | 125 | 130 | 135 | 145 | 155 | 165 | 205 | 245 | 285 | ||||||
| 22 24 | 30 | 35 | 6 | 9 | 17 | • | • | • | |||||||||||||||
| 22 | • | • | • | • | • | • | |||||||||||||||||
| 27 | • | • | • | • | • | • | • | • | • | ||||||||||||||
| 36 | • | • | • | • | • | • | • | • | • | • | |||||||||||||
| 46 | • | • | • | • | • | • | • | • | |||||||||||||||
| 56 | • | • | • | • | • | • | • | • | |||||||||||||||
| 66 | • | • | • | • | • | • | • | ||||||||||||||||
| 76 | • | • | • | • | • | • | |||||||||||||||||
| 86 | • | • | • | • | • | ||||||||||||||||||
| 96 | • | • | • | • | |||||||||||||||||||
| 106 | • | • | • | • | |||||||||||||||||||
| 116 | • | • | • | ||||||||||||||||||||
| 136 | • | • | |||||||||||||||||||||
| d1 | d2 | d3 | A | В | L1 | L2 | |||||||||||||||||||||
| 35 | 45 | 55 | 65 | 75 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 225 | 245 | 285 | 295 | ||||||
| 30 32 | 42 | 47 | 6 | 9 | 27 | • | • | • | • | • | • | • | • | • | • | • | |||||||||||
| 36 | • | • | • | • | • | • | • | • | • | ||||||||||||||||||
| 46 | • | • | • | • | • | • | • | • | • | ||||||||||||||||||
| 56 | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||
| 66 | • | • | • | • | • | • | • | • | • | • | |||||||||||||||||
| 76 | • | • | • | • | • | • | • | ||||||||||||||||||||
| 86 | • | • | • | • | • | • | • | ||||||||||||||||||||
| 96 | • | • | • | • | • | • | • | ||||||||||||||||||||
| 106 | • | • | • | • | • | • | |||||||||||||||||||||
| 116 | • | • | • | • | • | ||||||||||||||||||||||
| 136 | • | • | • | • | |||||||||||||||||||||||
| 156 | • | • | |||||||||||||||||||||||||
| 196 | • | • | |||||||||||||||||||||||||
| d1 | d2 | d3 | A | В | L1 | L2 | ||||||||||
| 75 | 95 | 115 | 135 | 155 | 165 | 175 | 195 | 215 | 235 | 245 | ||||||
| 40 42 | 54 | 60 | 10 | 12 | 46 | • | • | |||||||||
| 56 | • | • | • | • | ||||||||||||
| 66 | • | • | ||||||||||||||
| 76 | • | • | • | |||||||||||||
| 86 | • | • | ||||||||||||||
| 96 | • | • | • | |||||||||||||
| 116 | • | • | • | |||||||||||||
| 136 | • | • | • | |||||||||||||
| 156 | • | • | • | |||||||||||||
| 196 | • | • | • | |||||||||||||
| 246 | • | • | ||||||||||||||
