DMC KALIP
DK05 A/B

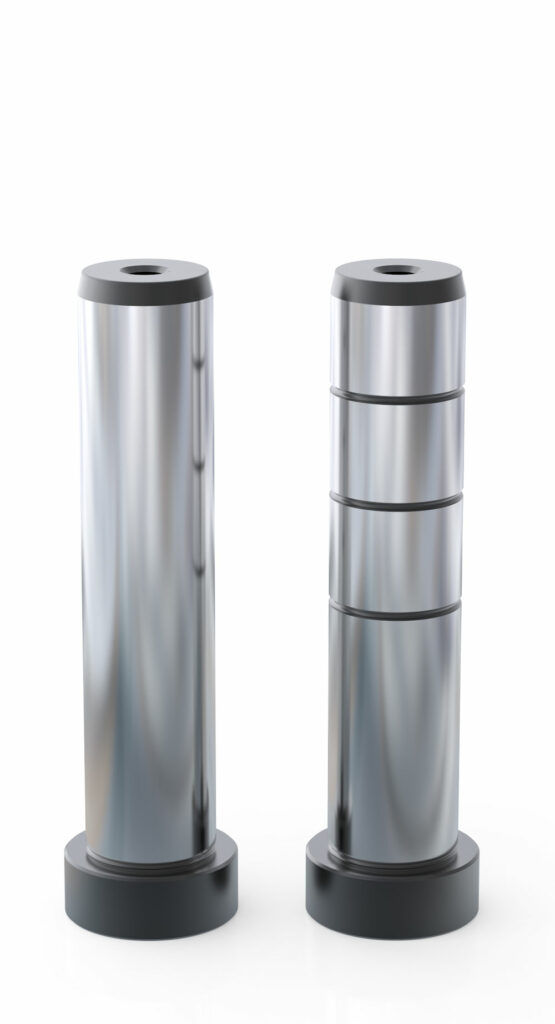

Plastik Kalıpları Merkezleme Elemanları
| Material | 16MnCr5 (1.7131 ) |
| Isıl İşlem | Carburizing |
| Hardness | |
| Yüzey | 60-62 Hrc |
| Hardness Depth | 1 -3 mm |
| Çekirdek | 32-34 Hrc |
| Örnek Sipariş | ŞK Ø30×200 (d1xL1 FORM A) |
| Sipariş Kodu | 30.DK05A.200 |
| d1 | d3 | L2 | a | L1 | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | ||||
| 12 | 16 | 12 | 6 | • | • | • | • | • | • | ||||||
| 14 | 18 | 14 | 8 | • | • | • | • | • | • | • | |||||
| 16 | 20 | 16 | 8 | • | • | • | • | • | • | • | • | ||||
| 18 | 22 | 18 | 8 | • | • | • | • | • | • | • | • | • | |||
| 20 | 24 | 20 | 8 | • | • | • | • | • | • | • | • | • | • | ||
| 25 | 29 | 25 | 10 | • | • | • | • | • | • | • | • | • | |||
| 30 | 36 | 30 | 15 | • | • | • | • | • | • | • | • | ||||
| 40 | 48 | 40 | 15 | • | • | • | • | • | • | ||||||
| 50 | 58 | 50 | 15 | • | • | • | |||||||||
